Sistemi di Allineamento Laser
MISURE DI LINEARITÀ, PLANARITÀ, ORTOGONALITÀ, LIVELLO, PARALLELISMO TRA LINEE, DISTANZE, ANGOLI
Newton Srl offre una linea completa di strumenti per la misura ed il controllo geometrico e dimensionale di macchine utensili, macchinari industriali e strutture.
L’intera a gamma è basata su tecnologie di misura altamente tecnologiche quali:
- Laser a diodo con fascio rettificato, autoallineante
- Livella millesimale digitale,
- Laser interferometrico.
I nostri strumenti, totalmente wireless, possono operare fino a distanze di 50-60m. Consentono misure veloci ed affidabili anche in condizioni di misura precarie.
La qualità delle misure è subito apprezzabile sui display integrati agli strumenti, tablet dedicato e report generati automaticamente con: plot grafico dei risultati, date tabellari e visualizzazione 3D.
Newton Srl distribuisce in esclusiva
ALLINEAMENTO MACCHINE UTENSILI
ProLine per controllo geometria macchine

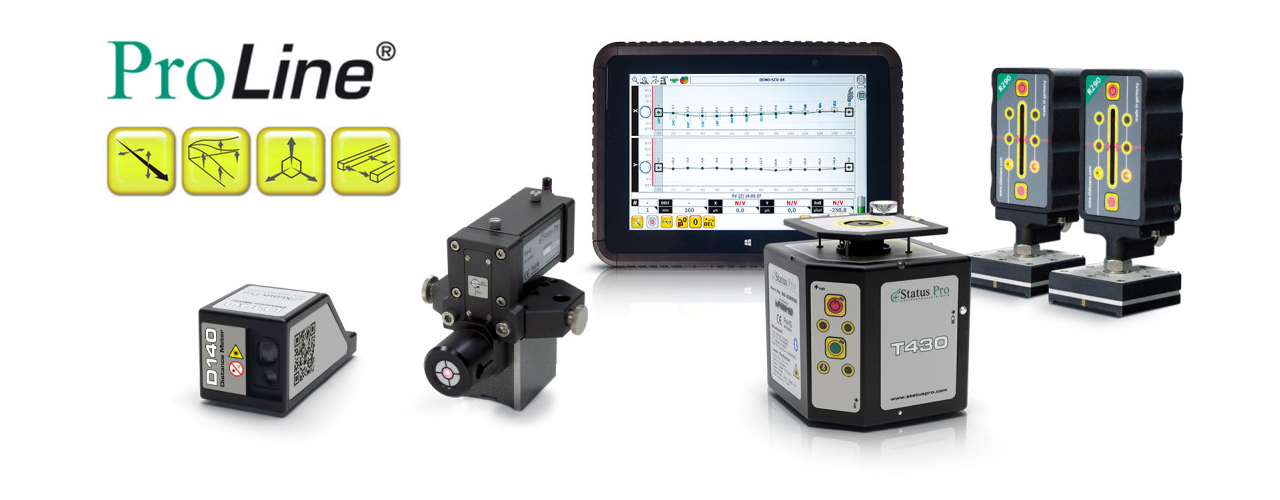

Geometria Macchinari con ProLine
- ProLine consente la misura di Linearità, Perpendicolarità, Planarità e livello, Parallelismo tra assi
- ProLine è offerto in kit costruiti per utilizzi più tipici, basandosi su:
- Sorgente laser T430 (rotativa ed autolivellante) o T250 (fissa)
- Ricevitore per rettilineità R540
- Ricevitore per planarità R260 (con display) o R290 (fino a 1µ/m)
- Metro laser D140 per misure automatiche
µLine interferometro per misure di distanza al nanometro

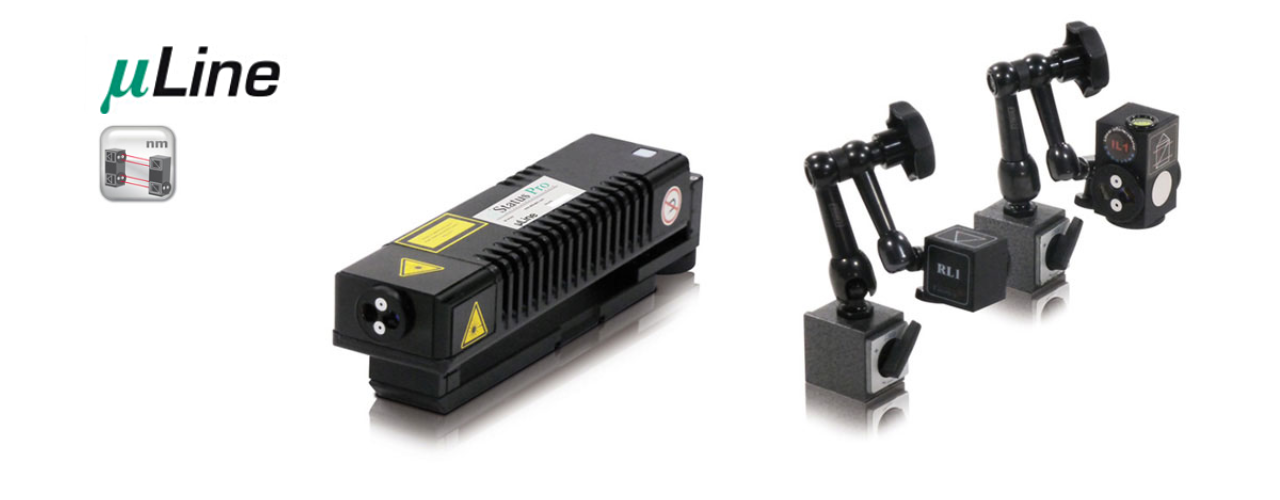

Misura interferometrica con µLine®
- Unità di compensazione integrata nella sorgente laser
- Facile programmazione input e output
- Comunicazione wireless tra sorgente, sensori e PC
- Velocità di avanzamento di 6 m/s già nella versione base,
- Dimensioni (350 x 200 x 250 mm) e peso contenuti (7 kg per μLine 10)!
- Optional: 2D e 3D 90° (DIN 876 Grado 000!)
- Optional: controllo e calibrazione wireless di assi rotativi con µWally con precisione 1 arcsec
µLevel livella millesimale elettronica
Livellamento con µLevel
- µLevel è una bolla elettronica di precisione con accuratezza di 1 µm/m
- Misura visibile su display retroilliminato o remotato su Smartphone o PC
- Consente misure singole o differenziali
- Abbinato a ProLine consente di misurare il rollio
- ProTwist permette rapida caratterizzazione dell’allineamento macchina
Flyer / User Guide
µLevel 20 / µLevel 30 / µLevel 40/ ProTwist
ProLevel planarità e livello, anche con autolivellamento
Planarità e livello con ProLevel
- Misura immediatamente visualizzabile su display integrato o a PC
- Controllo di planarità, livellamento o parallelismo tra superfici complanari
- Trasmettitore rotativo autolivellante
- Ricevitore con display OLED e led di indicazione
- Rapida creazione di report
Flyer / User Guide
ProLevel 50 / ProLevel 100 / ProLevel 200 / ProLevel 300
APPLICAZIONI SU GEOMETRIA MACCHINE
ProRoll parallelismo e allineamento rulli

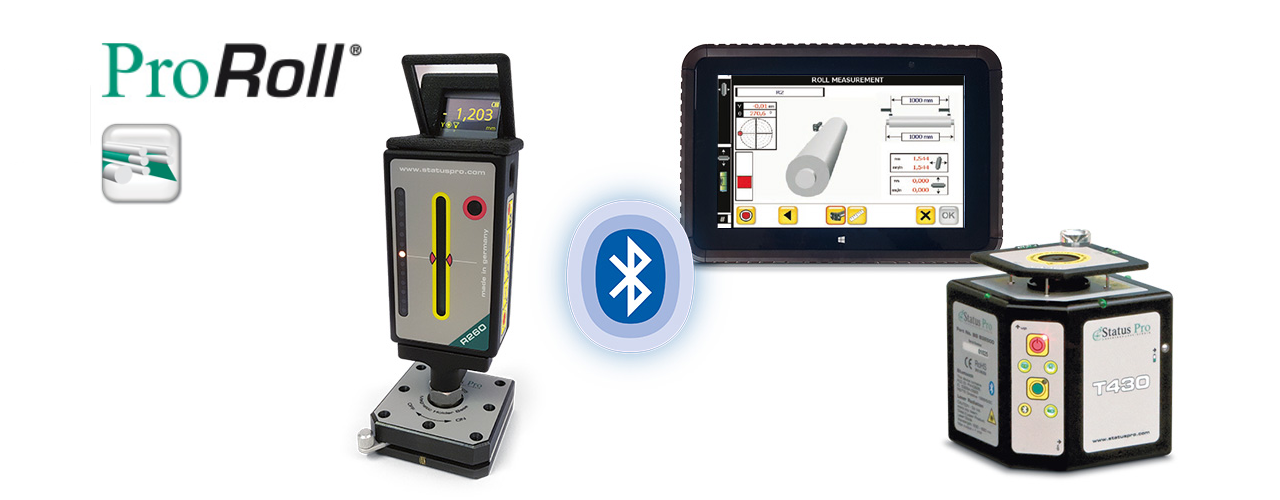

Controllo di allineamento rulli con ProRoll
- Controllo completo di planarità e parallelismo tra rulli
- Possibilità di controllare più rulli con trasmettitore Laser autolivellante
- Acquisizione automatica assi X, Y e inclinazione del sensore
- Comunicazione Bluetooth con assenza totale di cavi a PC
RollCheck allineamento visivo rulli
Allineamento visivo rulli con RollCheck
- Design compatto, si adatta a piccoli spazi
- Veloce e facile da usare – basta una persona
- Nessuna formazione richiesta
- Utilizzato per distanze fino a 3 m

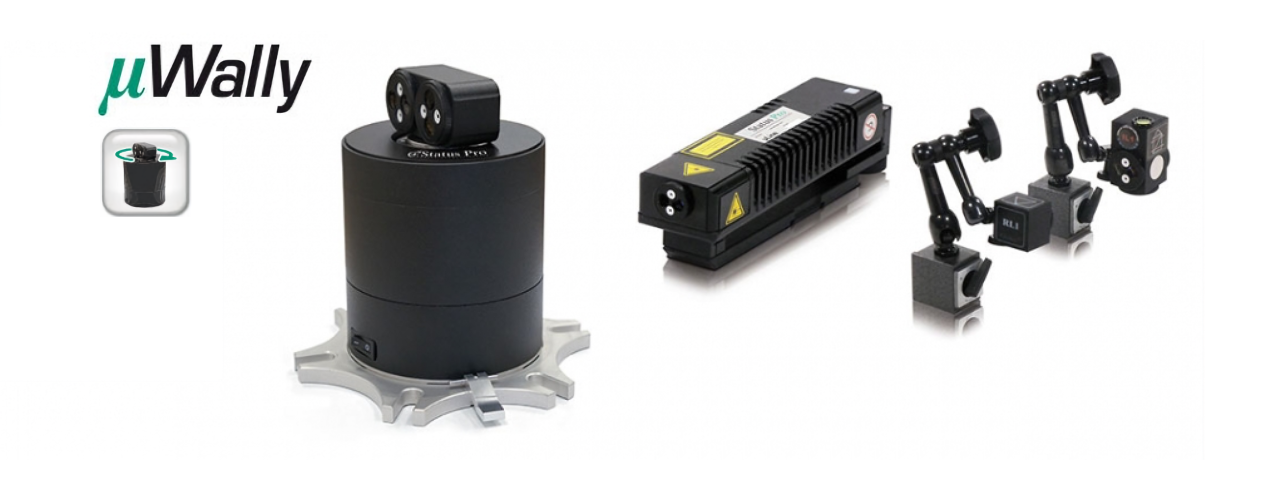

μWally controllo assi rotativi
Calibrazione assi rotativi a complemento con μWally
- µWally è uno strumento accessorio al nostro interferometro µLine
- Consente di controllare assi con elevatissima precisione angolare: ± 1arcsec
- Comunicazione Wireless Bluetooth con assenza totale di cavi
- Autoalimentato con batteria Li-Ion fino a 30 ore di autonomia
- Elevata velocità di rotazione ammessa: 30rpm

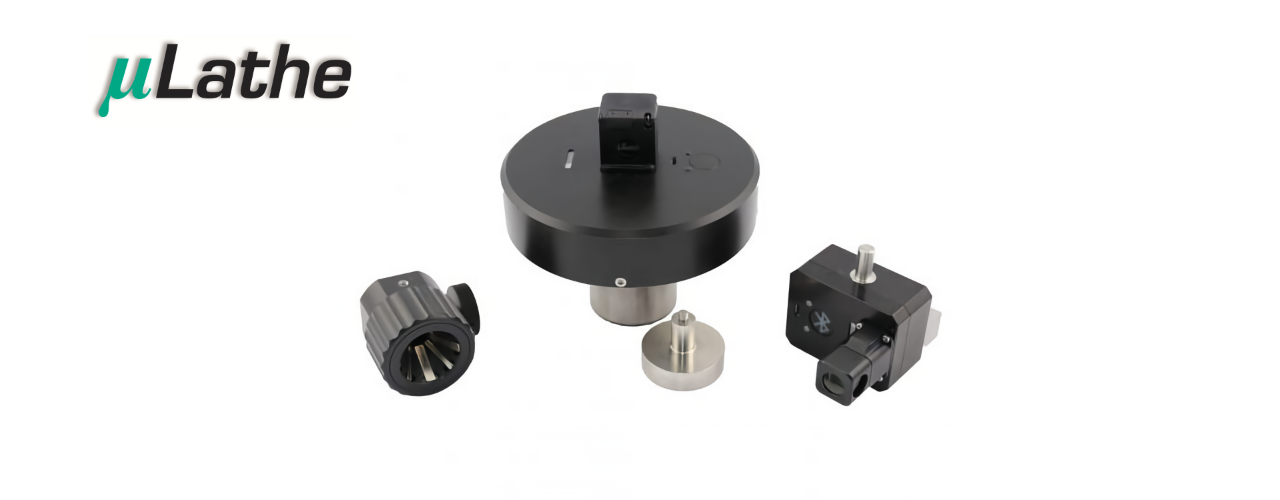

µLathe misura e controllo torni
Controllo completo per torni µLathe
- Rettilineità del piano-macchina
- Allineamento mandrino rispetto alla contropunta
- Allineamento mandrino rispetto al movimento del portautensile + runout
- Ortogonalità Asse mandrino vs Portautensili
- Eccentricità dell’asse del mandrino
- Creazione automatica file di percorso CNC
ProFlange verifica planarità flange

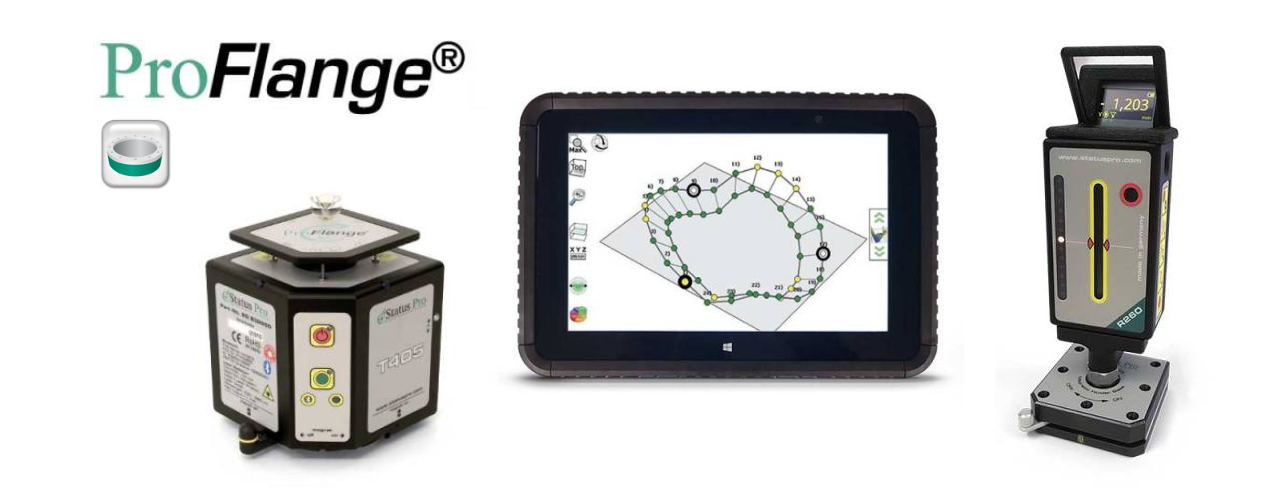

Verifica flange con ProFlange
- Misura immediata su display del ricevitore e lettura diretta a PC
- Controllo di planarità, livellamento, flange su vari diametri
- Cattura i punti con una sola mano
- Trasmettitore laser rotativo con base magnetica integrata
ProOrbit controllo fori e sedi cilindriche

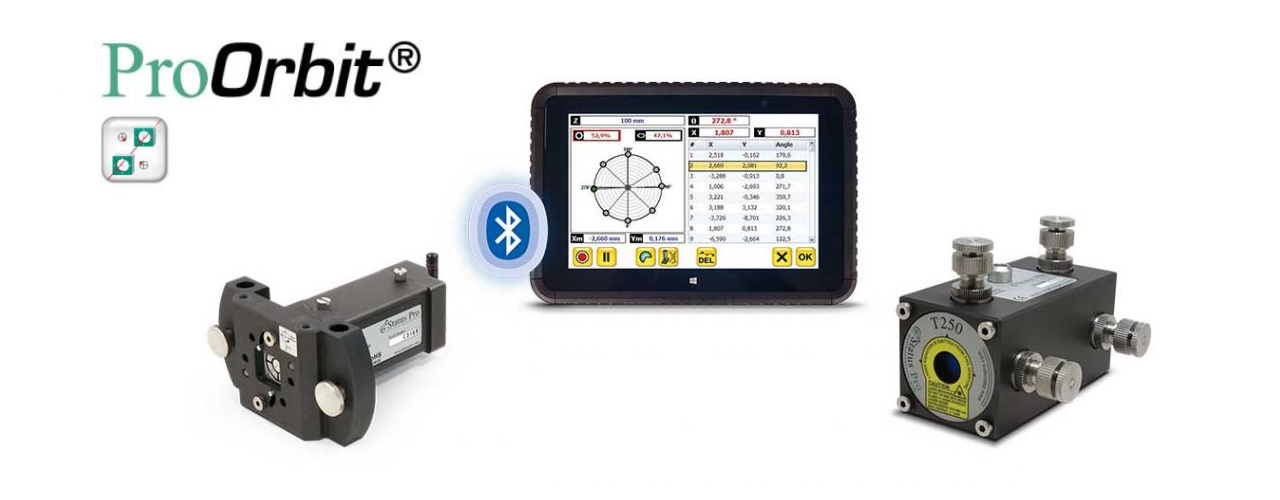

Controllo allineamento fori con ProOrbit
- Strumento per controllo della posizione relativa di fori e sedi cuscinetti
- Misura diametri da 60 mm a 2000 mm
- Misura contemporanea di asse X, Y, grazie all’inclinometro integrato
- Comunicazione wireless Bluetooth con assenza totale di cavi
